Inventions

et bricolages

Vélo à pédalier vertical, pédale verticale, vélo original

Vélo à pédales verticales

Un pédalier original pour récupérer  l'énergie sur toute la course

(Cliquez sur les images pour plus de détails)

Vélo électrique, Kit à monter soi-même

Vélo électrique

Un kit montable/démontable en quelques secondes et sans outils.

Fait avec un simple démarreur et une batterie de voiture.

Ordi à essence, ordinateur original, tuning ordinateur

Un ordinateur à essence

Avec son système d'exploitation Windows SP.

Arbalette à poulie, arbalette longue portée, fabriquer son arbalette

Arbalète

Avec lame de ressort et roulettes.

Portée : 650m

Tracteurs bricolés, tracteur pour enfant, tracteur original

Tracteurs

Fabrication maison pour mes frères et nièce.

Meuleuse ébarbeuse sans fil, sur batterie

Ebarbeuse sur batterie

Se branche sur toutes batteries de véhicule.

Marmite originale, excavateur de terre, extraire de la terre des grottes

Marmite roulante

Pour sortir la terre des grottes.

Ampli jeux de lumière rack

Tout pour la musique

Flightcase

Amplis

Jeux de lumières

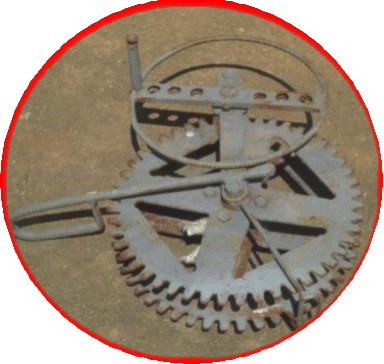

Ancre invention mystere

Quelques inventions mystères

Saurez-vous deviner à quoi elles peuvent bien servir ?

Cliquez dessus si vous ne trouvez pas.

Pistolet lance bouteille, jeux pour enfants
Devisse abreuvoir poussoir
Brides, colliés, fixation, cet appareil vous sera d'une grande utilité
Décoller vos pneus en toute facilité
Faite vos ressort sur mesure, Appareil à ressort ressort câble acièré
Appareil pour tenir les porcelets
Support pour perceuse sans colerette

Un support pour perçeuse



Oui, je sais, il y en a plein dans le commerce.

Mais si votre perçeuse est sans collerette,

Hein, comment vous faites ?

Un treuil à sangle.



Pour soulever une charge,

ou descendre dans une grotte.

Quelques meubles fabrications maison

Meuble télé, bibliothèque, secrétaire
Commode 4 tiroirs tout en chêne
Ensemble meuble lit pont en pin
Table de nuit en chêne

Encore des fabrications

Fabriquer son Monte charge
Fabriquer son Monte charge
Fabriquer son Monte charge
Fabriquer son Monte charge

Un monte-charge.



Rien qu'avec de la récup.

Scie à ruban avec jante de vélo

Une scie à ruban.



Tous les réglages y sont :

Tension de lame, dévers, tension courroie.

Et toujours avec de la récup.



Caisson batterie tracteur tondeuse

Un caisson pour batterie sur tracteur tondeuse.



Vos problèmes de démarrage seront moindres.

Charreton fabrication personnelle

Un charreton fait maison.



Pour atteler à votre tracteur tondeuse.

Etau à grand débattement

Etau à grand débattement.

Possibilité de garder les mâchoires parallèles

en jouant sur la lumière du bas.

Etau à grand débattement
Enfoncer vos pointe avec ce pistolet cloueur

Un drôle d'engin,

Ce pistolet cloueur.



Passez la souris sur la gâchette pour voir son principe.

Petite image nulle_edited_edited.png

Un treuil pour 4X4



Fait avec un démarreur et un palan à chaine élargie pour la cause.

Cliquez sur l'image pour plus de détails

Les fiches inventions de mon enfance.

< Cliquez sur l'image pour avoir un aperçu





Enrouleur

Allez, quelques réalisations de plus pour se faciliter la vie et toujours avec de la récup SVP.

Un enrouleur autoportant.



Sur son socle à 4 pieds, il suffit de tirer sur le tuyau pour le dérouler.



Pour le déplacer le tout, deux pieds étant plus court que les autres, on bascule facilement cet enrouleur et on le fait rouler comme une simple brouette.


Fait avec des vieilles roues de machines agricoles et un bidon d'huile au centre.

< Un petit élévateur manuel



Pour manipuler des cartons ou caisses sur des rayonnages (élévation, 1,80 m)

Une caisse de testage  >

Pour cochon de 80 à 130 Kg.
La particularité de cette caisse est son "cornadi"
Le cochon entre par la porte de derrière, la porte de devant étant fermée, le cornadi à crémaillière ouvert, le cochon passe la tête et on le serre au niveau du cou.
On peut ainsi regarder son tatouage, éventuellement le boucler ou lui faire un traitement sans risquer de se faire coincer les mains contrairement aux caisses du commerce avec une simple porte avant et arrière, où l'animal est entièrement dedans.
Une fois l'animal vu sous toutes ses coutures l'ensemble porte-cornadis s'ouvre et le cochon est libéré.

S'il est reçu à l'examen, il fera un papa ou une maman, s'il échoue parcequ'il n'a pas bien étudié ses leçons, le pauvre, il finira en pâté.

Une capote pour le tracteur >



Se replie à l'arrière ou s'enlève de son support en quelques secondes.

astuce

Un peu tout azimut

Pour vous dépanner rapidement

Vous y trouverez peut-être votre bonheur



< cliquez sur l'image

Radio

Cette boîte qui parle

Tout petit déja, j'étais intrigué et curieux de comprendre comment fonctionnait notre seul poste radio flanqué sur une étagère à coté de l'évier.













Alors j'attendais patiemment que ma mère veuille bien faire le ménage, car elle déposait ce poste sur la table de la cuisine.













Alors là, je m'assayais pour contempler la face arrière, admiratif de ces lampes, transfos et selfs. Mais une bonne partie de l'électronique était caché par le chassis en fer.



Comment une voix pouvait t'elle sortir de ce truc là ?





Plus tard, lorsque les bases de la radio fut comprise, je m'embarquais dans la construction de ma première radio que j'avais imaginé moi-même.



Elle n'était composé que de 4 composants passifs.



Une bobine de 104 tours avec son noyau de férrite

Une diode de détection au germanium

Un condensateur de 1nf

Un écouteur piézo-électrique





Elle fonctionnait sans source d'énergie extérieure.



Il me suffisais de planter le fil bleu dans la terre et d'accrocher le fil noir à un fil de fer barbelé de cloture en guise de grande antenne.



En introduisant plus ou moins mon bâtonnet de férrite dans la bobine, je pouvais choisir quelques stations qui émettaient dans la bande de 150 à 400 Khz environ. (France inter, RMC, . . .)



Aujourd'hui, la pluparts de ces émetteurs se sont tuent.



Croquemort

Le croquemort



Cliquez sur l'image et sortez vos mouchoirs >

ludion

Le ludion



Mon père étant un fervent fabricant de ludion pour épater la galerie, moi aussi j’ai fait le mien, mais il a une particularité.


Grâce à une petite astuce, la petite bouteille en verre à l’intérieur de la grosse monte et descend plusieurs fois sans aucune intervention humaine.



La grosse bouteille ainsi que la petite peuvent être examinées par les spectateurs, elles ne comportent rien de particulier.







Cliquez sur l'image pour plus de détails >





Tire chaine

Invention mystère

Tire chaine

Cliquez  sur l'image si vous ne trouvez pas

Suppor ebarbeuse

Support pour meuleuse-ébarbeuse

Se fixe sur ce bras articulé en vissant simplement la poignée.



Un berceau (visible juste à coté de la poignée) la maintien en place, l'empêchant de pivoter.



Un fer cornière peut être fixé au serre-joint à l'endroit désiré sur la table, faisant office de butée pour maintenir la ferraille à découper.

Heron

La fontaine de Héron

Rien que pour impressionner mon père, je lui ai confectionné une fontaine miraculeuse.



Lui, toujours à la recherche du mouvement perpétuel a de quoi cogité le restant de ces jours.







Composé de trois bidons relié entre eux par des tuyaux.





En effet, il suffit de verser l'eau dans le bidon le plus haut donc le fond a été découpé pour faire une sorte d'entonoir et  que par magie l'eau s'écoule 20 cm plus haut se re-déversant ainsi dans ce même bidon.



Afin d'établir une bonne étanchéité aux passages des tuyaux, j'ai rajouté un bouchon en caoutchouc.





Pour que l'expérience fonctionne, au départ, seul le bidon à mi-hauteur doit être plein d'eau.

oscillo

L'oscilloscope

Pour le blindage de l'écran et du transfo, du simple papier chocolat et pour les lampes, des feuilles alu récupérées sur des condos électrochimiques.

Il y a 40 ans déjà, dans le cadre de mes loisirs, je me passionnais pour l'électronique.
Pour équiper mon mini atelier je décidais de me monter un oscilloscope en kit.

Après une longue période de sommeil sous les toiles d'araignées au fond du garage, le voilà t'il pas qui redémarre comme au premier jour.
Juste un peu de perte de focus.

Arbrechat

Arbre à Chat

Quelques planchettes, un tube PVC, des chutes de moquette.



Le tout de récupération bien sur.



Et voilà notre arbre à chat

panneaux

Les Panneaux

Fabrication de panneaux pour commune peu fortunée



< Cliquez sur l'image pour voir le process

ludion tetu

Un Ludion bien mystérieux

Qui n'obéi qu'a la voix de son maître >



Si vous, vous le prennez entre vos mains, il refusera de descendre .

Cliquez sur l'image pour connaitre le secrêt

Porte filiere

Porte-porte filière

Avoir un porte-filière, c'est bien.



Mais avoir un porte-porte-filère, c'est mieux, sourtout si vous avez un nombre conséquent de tiges de fer à fileter.



Prise casque

Prise casque supplémentaire

Sur téléphone fixe ALCATEL Temporis 25 Pro branché à la box Orange.
Mais peut se réaliser sur d'autres modèles de ce type.

Bon, vu la complexité de la chose pour utiliser la prise casque d'origine en RJ9.


- Des tensions continues de plusieurs dizaines de volts qu'il faudrait filtrer.


- le casque officiel norme EN60950 (kit main libre avec micro) trop cher et bourré d'électronique (290 euros +15 euros de port en occasion)


- Bouton de basculement combiné/ casque avec micro, donc, il faudrait mettre un micro externe.

Allons au plus simple pour pas un sou.



Vu que ce téléphone comporte un haut-parleur interne en plus du combiné.


Que l'on peut faire varier la puissance sonore par les boutons + et -.


Que l'on peut mettre ou couper le son avec le bouton du haut-parleur.


Une tension alternative de 0,7 volts aux bornes de ce haut-parleur à chaque bip lorsque l'on décroche le combiné.

J'ai rajouté une prise Jack en parallèle avec le haut-parleur.


J'ai branché les cosses du haut-parleur aux cosses gauche et droite de la fiche femelle jack.
De cette façon, mes écouteurs sont en parallèles avec le haut-parleur intégré.



N'importe quel écouteur ou casque muni d'une prise Jack 3,5mm fera l'affaire.

Niche chat

Niche à chat pour le jardin

Que peut-on faire avec une collection de chutes de plaques en plastiques destinées à la décharge ?

Persillade

La persillade lumineuse

Ou comment s'éclairer avec une fiole à condiment.



< Cliquez sur l'image pour le tuto

Pied de cage

Pieds de cages

Une histoire de fixations qui a fait chier son monde en son temps, mais que Riri a fini par résoudre.

​

Cliquez sur l'image >

Nacelle

La Nacelle

< Cliquez sur l'image pour plus de détails

Fendeur de bûches

Une fabrication maison avec de la récupération.

​

cliquez sur l'image >

Le mini grappin

Pour aller chercher les bûches en forêt

​

< cliquez sur l'image

Tondeuse

Tondeuse sur batterie

Comme à chaque fois que Riri récupère un truc à la décharge, la batterie est naze.


Qu'à cela ne tienne, il suffit de retirer les éléments de l'accumulateur et connecter en lieu et place un câble de quelques mètres et le brancher sur une véritable batterie.


Un joli petit caddy avec un bidon découpé pour transporter le tout sans se fatiguer et une super autonomie entre recharges.

Caligraphe

Le Calligraphe

Un simple carré d'aluminium de un à deux mm d'épaisseur dans lequel a été extrudé une forme de M.

​

​

​

​

​

​

Voici un exemple de police de caractères que l'on peut obtenir avec ce calligraphe

​

Par exemple, on peut l'utiliser pour sérigraphier ces boites de rangement dans son garage.

chaufferette

Chaufferette à pénoux

Avec l'âge qui avance, le sang circule mal, nos petits pieds ont froid, surtout l'hiver.
Alors pourquoi pas se faire une petite chaufferette à pied.

Commençons par récupérer.

- un tuner de TV usagé ou en panne, pourvu que la carcasse soit métallique.
- une cafetière usagée ou en panne, pourvu que la résistance soit bonne.
- un condensateur de 8 µF environ de 400 à 450 v.
- une rallonge avec prise.
- un domino.
- un boulon.
- bouts de câbles avec cosses.




Videz tout l'intérieur de votre tuner ainsi que tout enjoliveur en plastique.
Récupérez uniquement la résistance de la cafetière.


Percez un trou dans la carcasse et avec le boulon fixez y la résistance.


Percez un autre trou pour y fixer le condensateur.


À l'aide du domino et vos bouts de câble et prise, connectez le tout en série.
Le fil vert/jaune lui sera mis à la masse pour la sécurité
Refermez votre boîtier.

< pour le câblage

Et vous voilà paré pour une douce chaleur "pédicool"
